HOẠT ĐỘNG VÀ BẢO DƯỠNG hướng dẫn sử dụng
Nhấn vào đây để Tải xuống: A Series
|

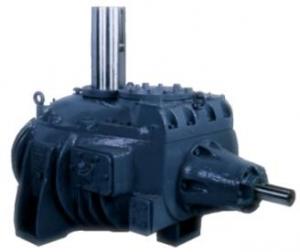

* Các trục có đường kính đầu vào và keyways là như nhau, vì vậy hiện tại khớp nối và ổ trục không phải được thay thế. Tất cả các cổng dịch vụ cũng dễ dàng tiếp cận. Tỷ lệ giảm là trong vòng + / -2% tỷ lệ giảm Marley ®, loại bỏ sự cần thiết phải điều chỉnh quạt sân tốn kém.
|
Marley ® Người mẫu |
Amarillo mẫu
|
Mã lực ĐÁNH GIÁ |
Series 20 - Tất cả các mô hình: 20,1, 20.2T, vv .. |
A20 |
20 |
25 |
30 |
35 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Series 22 - Tất cả các mô hình: 22,1, 22.2T, vv .. |
A22 |
|
|
|
|
|
47 |
53 |
60 |
70 |
|
|
|
|
|
|
|
|
Series 27 - Tất cả các mô hình: 27,1, 27.2T, vv .. |
A27 |
|
|
|
|
40 |
|
|
60 |
|
75 |
80 |
|
|
|
|
|
|
Series 32 - Tất cả các mô hình: 32,1, 32.2T, vv .. |
A32 |
|
|
|
|
|
|
|
|
|
|
|
160 |
|
|
|
|
|
Series 34 - Tất cả các mô hình: 34,1, 34.2T, vv .. |
A34 |
|
|
|
|
|
|
|
|
|
|
|
|
180 |
|
|
|
|
Series 36 - Tất cả các mô hình: 36,1, 36.2T, vv .. |
A36 |
|
|
|
|
|
|
|
|
|
|
|
|
|
200 |
220 |
230 |
250 |
Series 38 - Tất cả các mô hình: 38,1, 38.2T, vv .. |
A38 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
250 |
Tỷ lệ và xếp hạng
Tỷ lệ:
Tất cả các tỷ lệ được giảm thiểu và được định nghĩa như là tỷ lệ tốc độ đầu vào tốc độ đầu ra. Tỷ lệ giảm đơn, đôi được hiển thị là chính xác trong phạm vi + / - 2%. Tỷ lệ thể hiện trong màu xanh trong mỗi bảng thường được thả và các ổ đĩa đã ra lệnh với các tỷ lệ này có thể được xuất xưởng trong vòng thời gian dẫn bình thường của chúng tôi. Kiểm tra với các nhà máy sẵn có của tất cả các tỷ lệ mô hình không bóng mờ.
Xếp hạng:
AGMA và CTI khuyên bạn nên một yếu tố dịch vụ tối thiểu là 2,0 cho các ổ đĩa bánh phục vụ fan hâm mộ tháp làm mát khi lái xe bởi động cơ điện hoặc tua bin hơi. Tất cả các xếp hạng là xếp hạng dịch vụ và bao gồm một yếu tố dịch vụ 2.0 trừ khi có ghi chú khác. Xếp hạng được liệt kê trong 60 chu kỳ tốc độ động cơ điện. Xếp hạng cho tốc độ ít hơn 1750 rpm là tỷ lệ thuận với sự đánh giá tại 1750 rpm. Liên hệ với các nhà máy sản xuất cho các khuyến nghị khi tốc độ lái xe vượt quá 1800 rpm.
TNHH Bảo hành:
Amarillo Right Angle ổ bánh được đảm bảo đối với các khuyết tật trong tay nghề và vật liệu cho một thời hạn một năm sau khi cài đặt khi hoạt động theo dịch vụ bình thường công suất định mức. Trong thời hạn nêu trên, nhà sản xuất sẽ thay thế các bộ phận bị lỗi trở về giao thông vận tải trả trước. Người mua sẽ không được hưởng thiệt hại ngẫu nhiên hoặc do hậu quả, mất mát hoặc chi phí. Việc bảo lãnh sẽ không áp dụng việc sửa chữa được thực hiện bên ngoài nhà máy mà không có sự đồng ý của nhà sản xuất hoặc các ổ đĩa đã bị lạm dụng, tai nạn, bỏ bê hoặc cài đặt không đúng.Bảo hành không được thực hiện trong lĩnh vực vòng bi, phụ kiện máy móc thiết bị, thương mại, hoặc các sản phẩm khác hoặc hàng hóa không được sản xuất bởi chúng tôi. Chế độ bảo hành này được thực hiện thay của bất kỳ bảo đảm nếu không bày tỏ rõ ràng hay ngụ ý theo quy định của pháp luật.
Hướng Rotation:
Luân chuyển bình thường là cả hai trục theo chiều kim đồng hồ như thể hiện trong hình minh họa. Thỉnh thoảng sử dụng với cả hai trục xoay ngược chiều kim đồng hồ là cho phép. Sắp xếp mang đặc biệt được sử dụng khi hướng chính quay ngược chiều kim đồng hồ và các ổ đĩa bánh răng nên được đặt hàng cho phù hợp.
Đề án luân phiên với các trục quay theo hướng ngược nhau có sẵn trên đơn đặt hàng đặc biệt.
Thẳng ra Shaft Thông tin:
Tất cả Amarillo "A" loạt góc bên phải làm mát ổ đĩa tháp có thể được cung cấp, theo yêu cầu, với một trục đầu ra hình trụ. Đường kính của trục hình trụ phổ biến nhất được thể hiện trong bảng dưới đây, tuy nhiên, các trục có đường kính khác có thể được cung cấp trong giới hạn kỹ thuật. Khi yêu cầu một trục hình trụ phải được cung cấp các thông tin sau đây trước khi đặt hàng có thể được chấp nhận.
Mô hình |
Dia. |
Mô hình |
Dia. |
A20 |
2 " |
A32 |
4 1/2 " |
A22 |
2 5/8 " |
A34 |
5 " |
A27 |
3 " |
A36 |
5 " |
|
|
A38 |
5 " |
Chiều dài của trục (D) _________________ rãnh then kích cỡ (F) ____________________
Đường kính trục (E) _________________ Chiều cao tổng thể (C) ___________________
Giảm dần ra Shaft Thông tin:
Tất cả Amarillo "A" Series góc bên phải làm mát ổ đĩa tháp có thể được cung cấp như là tiêu chuẩn, với trục đầu ra giảm dần thể hiện trong các bản vẽ. Trong các trường hợp hiếm hoi, ổ bánh được thay thế có thể có một côn trục đầu ra khác nhau. Amarillo bánh răng Công ty sẽ cung cấp một trục phù hợp khi được cung cấp các thông tin sau (hoặc trục bản vẽ). Thông tin này được yêu cầu trước khi đặt hàng có thể được chấp nhận.
Chiều dài của côn (D) ________________ rãnh then kích cỡ (F) ______________________
Cuối đường kính nhỏ (E1) ____________ rãnh then song song với đường trung tâm hoặc taper_______
Cuối đường kính lớn (E2) ____________ Chiều cao tổng thể (C) _____________________
Trọng lượng và kích thước Vận chuyển:
Mô hình |
Trọng lượng (lbs) |
Trọng lượng Với xuất khẩu Boxing (lbs) |
Xuất Box Kích thước (DxRxC) (trong) |
A20 |
200 |
240 |
29 x 19 x 27 |
A22 |
440 |
500 |
36 x 23 x 34 |
A27 |
840 |
940 |
36 x 40 x 30 |
A32 |
1575 |
1720 |
55 x 36 x 40 |
A34 |
2225 |
2405 |
58 x 46 x 40 |
A36 |
2245 |
2425 |
58 x 46 x 40 |
A38 |
2300 |
2480 |
58 x 46 x 40 |
|
